如何用proteus仿真8086


岁月不饶人,我亦未曾饶过岁月。

1.需要的工具

proteus

过低版本不可以仿真8086,请下载7.8版本及以上的

下载地址(附教程)

提取码:rh8j

emu8086

官网地址

网盘地址

提取码:j5qn

2.编译汇编代码

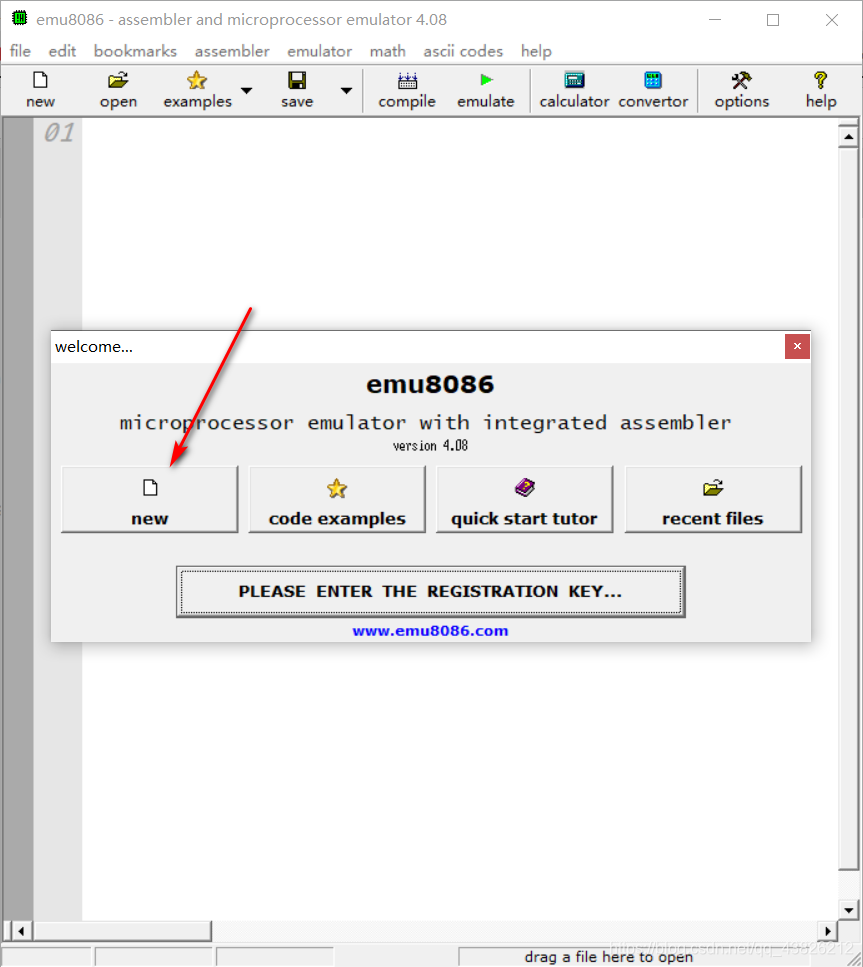

打开emu8086

在这里插入图片描述

在这里插入图片描述

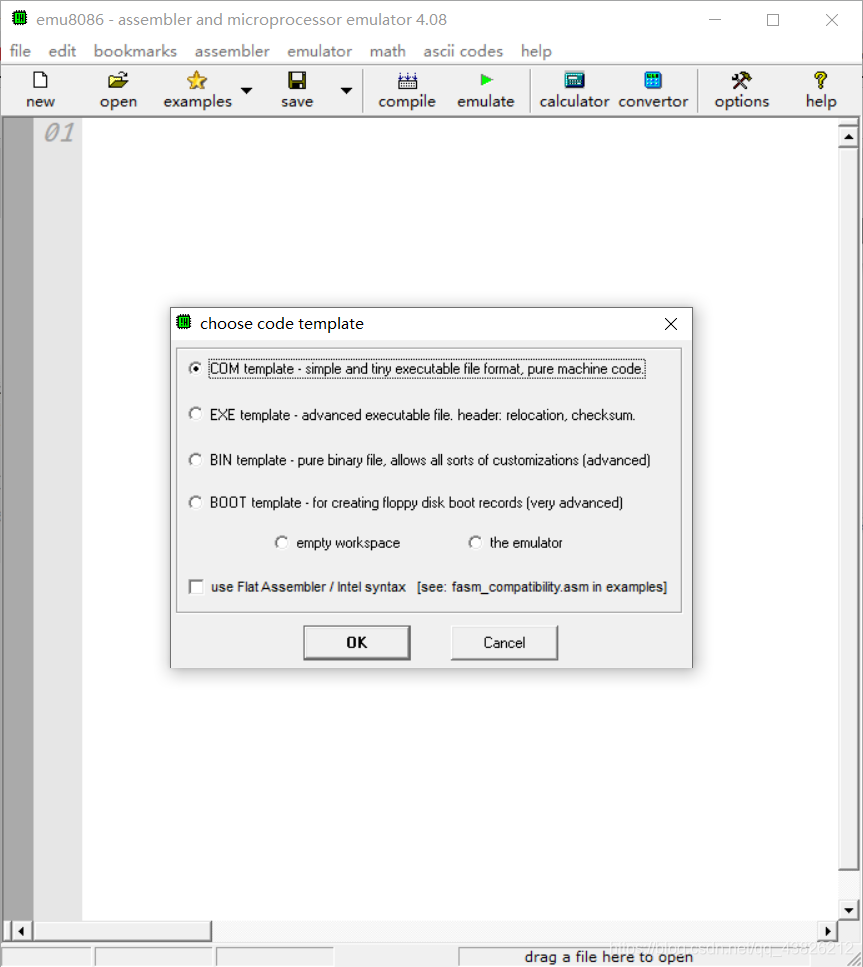

选择默认的即可。

也可以生成.exe或者.bin文件

在这里插入图片描述

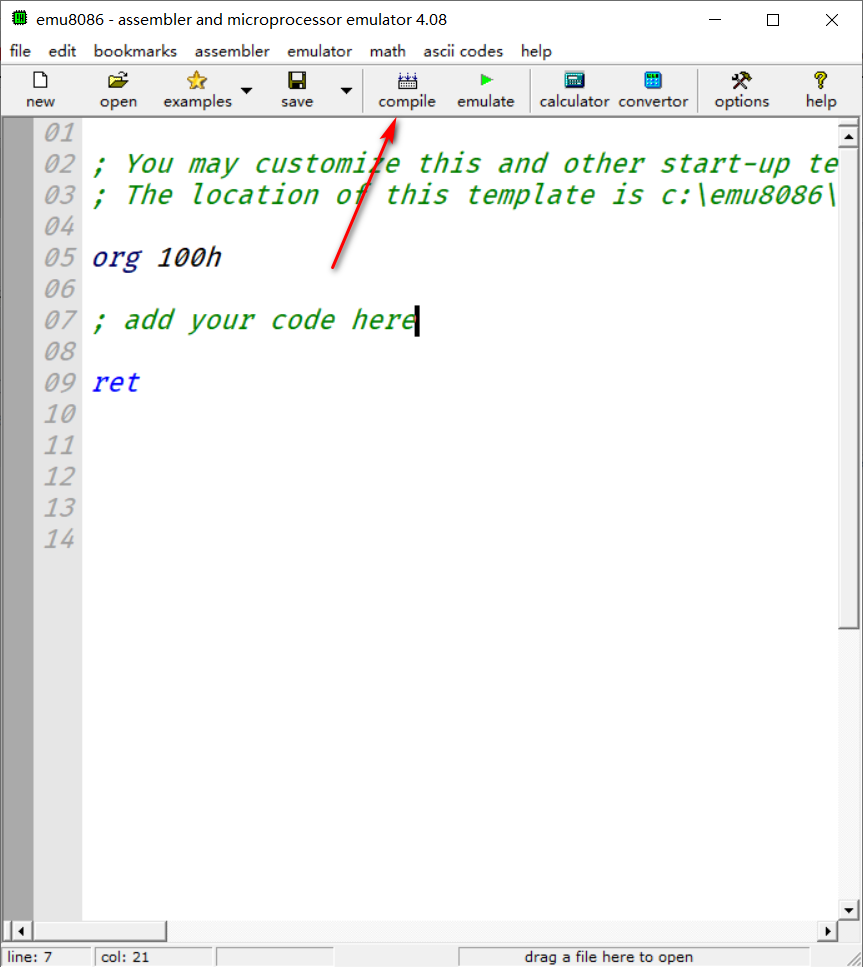

添加好你的代码,点compile

在这里插入图片描述

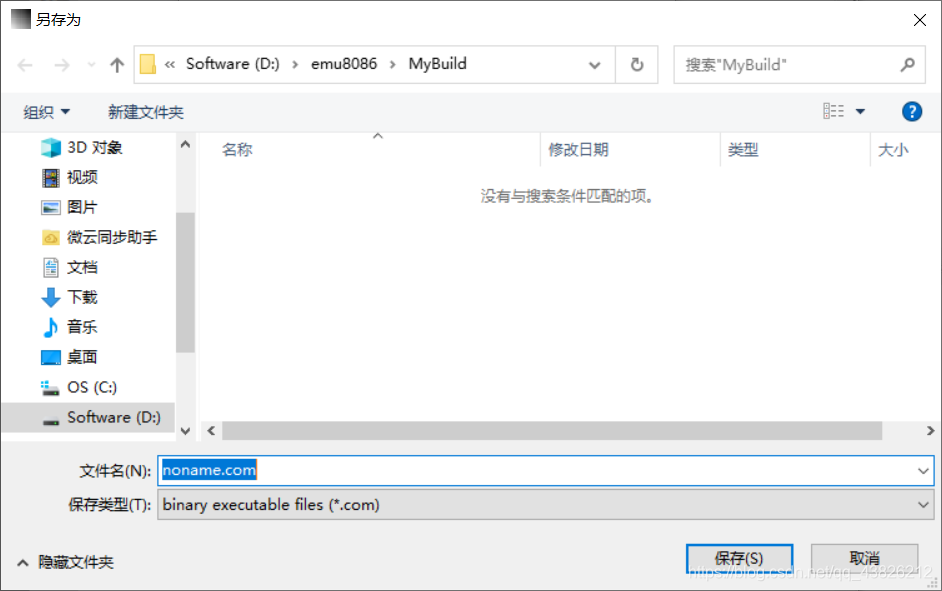

如果代码没有错误会弹出这个窗口,你可以重命名或者更改文件位置。

如果点的默认,那么这个文件在emu8086安装位置的MyBuild里面会有

3.给proteus添加可执行文件

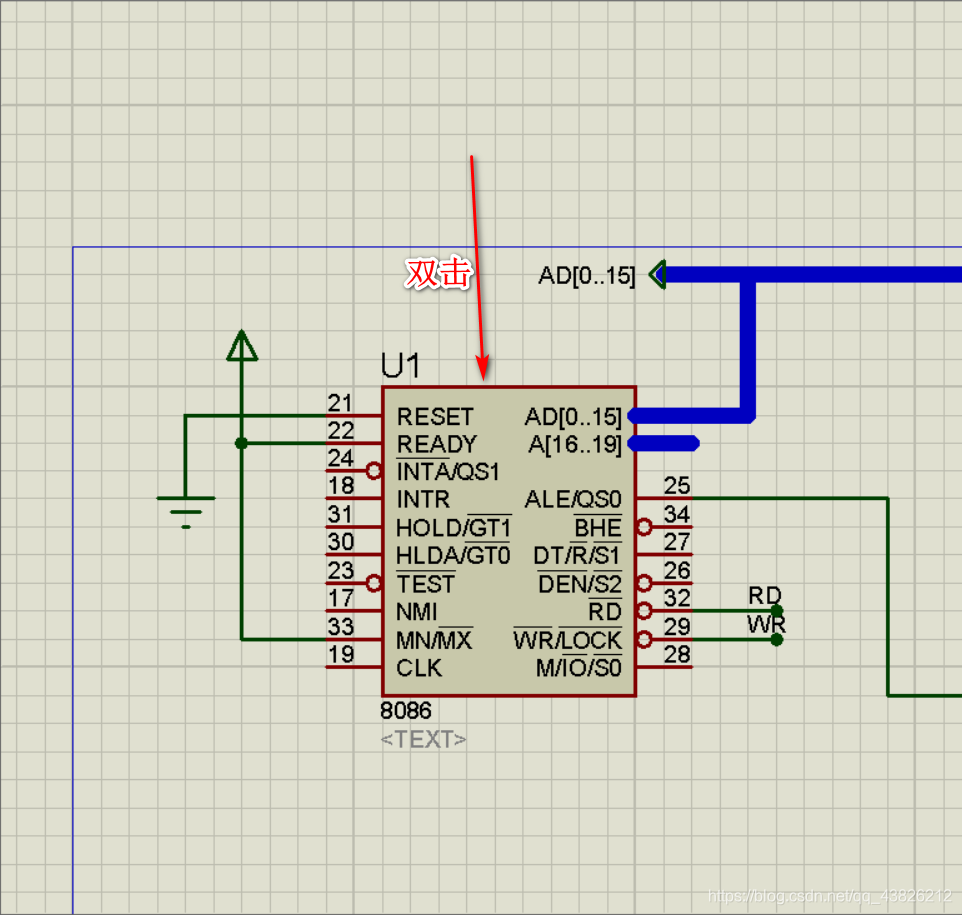

打开proteus

在这里插入图片描述

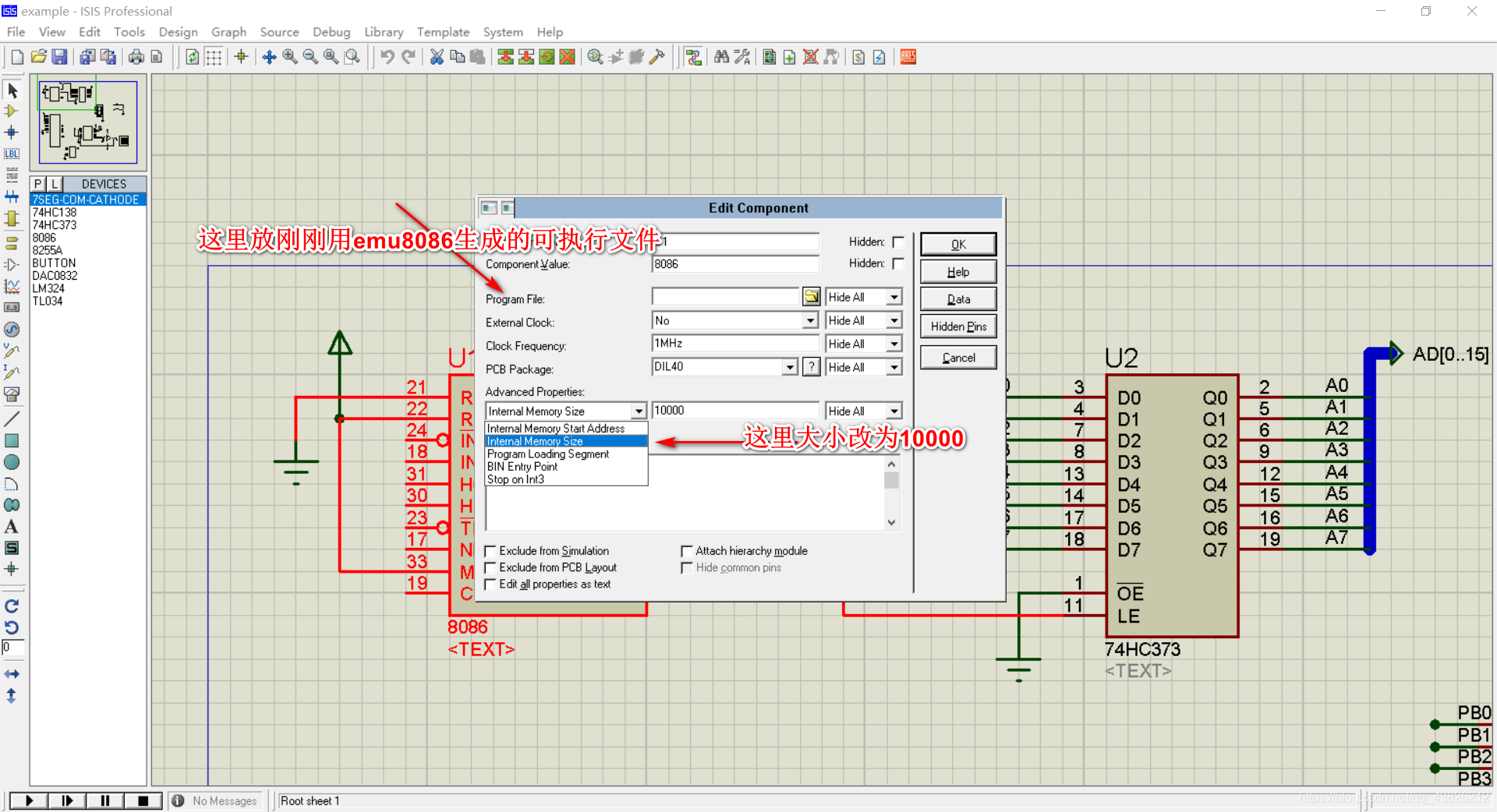

会弹出来如下窗口

在这里插入图片描述

按照图示更改好,即可

在这里插入图片描述

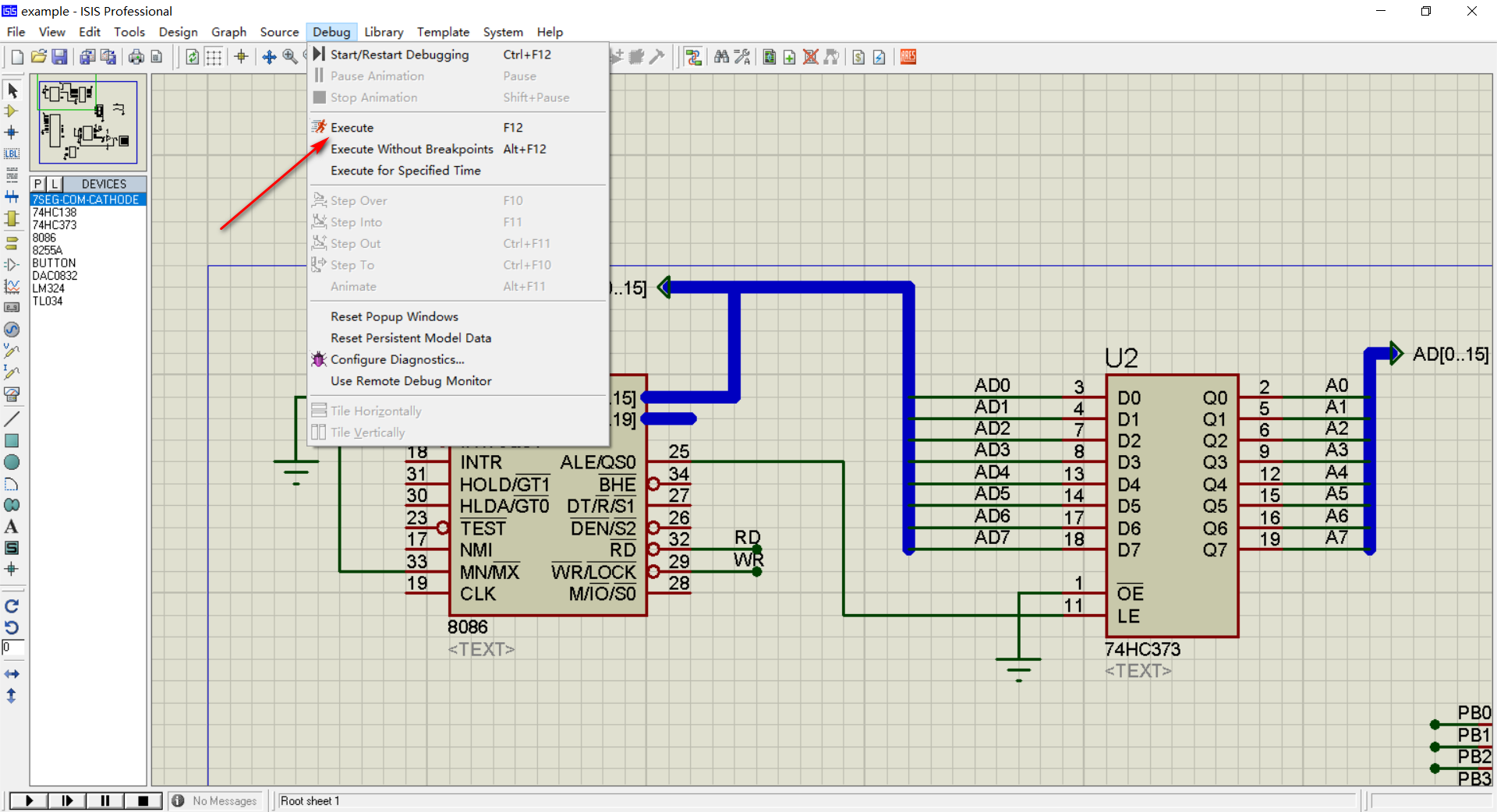

最后点击Execute,如果代码没错,仿真图连接的没有问题,就可以看到仿真结果了。

才疏学浅,望雅正!
